كيف يمكن لقالب حقن خوذة مكافحة الشغب PC ABS تحسين الدقة والمتانة وكفاءة الإنتاج

المجرةققالب حقن خوذة مكافحة الشغب PC ABSتم تطويره للمصنعين الذين يبحثون عن إنتاج متسق لغطاء الخوذة باستخدام مواد PC وPC+ABS. مع إدخال مقعر مدمج أحادي التجويف، والفولاذ المقوى مسبقًا P20/718H، وتلميع تجويف Ra 0.8، وعمر الخدمة النظري من 300,000 إلى 500,000 طلقة، تم تصميم القالب للإنتاج الصناعي المستقر والقابل للتكرار.

يتطلب إنتاج قذائف خوذة مكافحة الشغب أكثر من مجرد تشكيل مادة بلاستيكية حرارية. يجب أن يحافظ قالب الحقن على اتساق الأبعاد، ويتحكم في تجانس جدار الغلاف، ويتحمل ضغط الحقن المتكرر، ويدعم عملية إزالة القوالب الموثوقة على مدار دورات الإنتاج الطويلة. يتم اختيار PC وPC+ABS بشكل شائع للتطبيقات التي يكون فيها أداء الصدمات والقوة الهيكلية أمرًا مهمًا، مما يجعل تصميم القالب جزءًا مهمًا من عملية التصنيع.

جدول المحتويات

1. ما أهمية تصميم قالب الخوذة؟
2. ما هو الهيكل الرئيسي لقالب خوذة ABS PC؟
3. مواصفات قالب حقن خوذة مكافحة الشغب PC ABS
4. لماذا يعد الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS مناسبًا لقولبة غطاء الخوذة؟
5. كيف تؤثر الدقة والمتانة على الإنتاج؟
6. كيف يتم تصنيع القالب واختباره؟
7. ما الذي يجب على المشترين التحقق منه قبل الطلب؟
8. أين يمكن تطبيق القالب؟
9. الأسئلة المتداولة
10. احصل على حل قوالب مخصص

ما أهمية تصميم قالب الخوذة؟

يحدد قالب الحقن بشكل مباشر مدى دقة إعادة إنتاج غلاف الخوذة أثناء كل دورة إنتاج. بالنسبة لمعدات الحماية، يعد الاتساق مهمًا بشكل خاص لأن الاختلافات في الهندسة أو سمك الجدار أو جودة السطح أو إزالة القوالب يمكن أن تؤثر على التجميع النهائي وفحص المنتج.

يجب أن يوفر قالب الخوذة المصمم جيدًا شكلًا تجويفيًا ثابتًا أثناء إدارة ضغط الحقن وظروف التبريد. الهدف ليس مجرد إنشاء الشكل الخارجي الصحيح، ولكن الحفاظ على التكرار طوال فترة الإنتاج الممتدة.

• اتساق الأبعاد:يساعد في الحفاظ على هندسة هيكل الخوذة المقصودة.
• صب موحد:يدعم تكوين جدار الصدفة بشكل متسق.
• مقاومة التآكل:يسمح للأداة بتحمل دورات الإنتاج المتكررة.
• إزالة القوالب الموثوقة:يقلل من احتمالية حدوث ضرر أو علامات طرد مرئية.
• جودة السطح:يمكن أن يساعد التجويف المصقول في إنتاج مظهر قشرة نظيف ومتناسق.

حددت الأبحاث التي أجريت على إنتاج الخوذات المقولبة بالحقن أيضًا دورات إنتاج أقصر وجودة المنتج المستقرة ومقاومة الصدمات كمزايا مهمة مرتبطة بالقولبة بالحقن مقارنة بأساليب التشكيل التقليدية.

ما هو الهيكل الرئيسي لقالب خوذة ABS PC؟

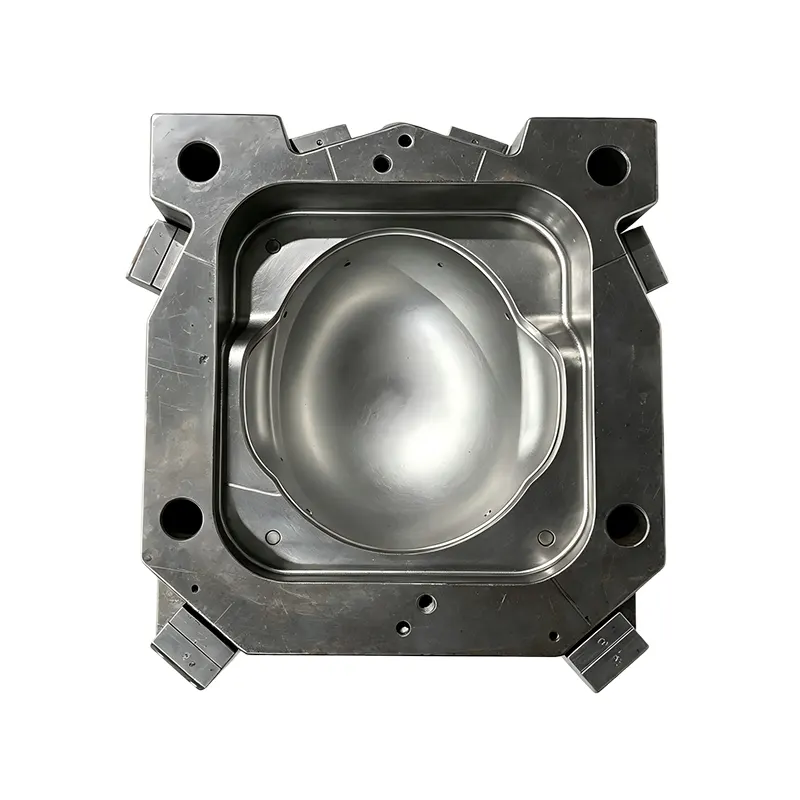

يستخدم قالب جالاكسي أهيكل إدراج مقعر متكامل ذو تجويف واحد. هذا التكوين مناسب لإنتاج الغلاف الخارجي لخوذة مكافحة الشغب ويوفر هندسة تجويف مخصصة لإعادة إنتاج ملف تعريف الغلاف المطلوب.

يستخدم التجويف فولاذ القالب المتصلب مسبقاً P20 و718H، في حين أن قاعدة القالب تستخدم الفولاذ الكربوني 45#. يهدف هذا المزيج إلى تحقيق التوازن بين مقاومة تآكل التجويف والصلابة الشاملة لقاعدة القالب أثناء الحقن.

تكوين تجويف واحد

يسمح التصميم ذو التجويف الواحد بالاهتمام الهندسي بمواصلة التركيز على الاستنساخ الدقيق لقذيفة الخوذة. يمكنه أيضًا تبسيط موازنة القالب وإدارة الإنتاج عندما يتطلب المنتج مساحة صب كبيرة نسبيًا.

فولاذ مجوف مقوى مسبقًا

تعتبر P20 و718H من الخيارات المصنوعة من الفولاذ المقولب للأدوات الصناعية. إن استخدامها في التجويف يوفر أساسًا عمليًا للإنتاج المتكرر، خاصة عندما يكون من المتوقع أن يعمل القالب لفترات طويلة.

تلميع التجاويف الدقيقة

تتم معالجة التجويف من خلال تلميع متعدد المراحل للحصول على سطح Ra 0.8. تساعد اللمسة النهائية للتجويف المتحكم فيه على تقليل علامات المعالجة الواضحة على الغلاف المصبوب وتدعم المظهر النهائي الأنظف.

مواصفات قالب حقن خوذة مكافحة الشغب PC ABS

تلخص المعلمات التالية التكوين الأساسي الموضح لقالب غلاف خوذة Galaxy. يمكن تخصيص أبعاد القالب الفعلية وتصميم العداء وتخطيط التبريد ومتطلبات آلة الحقن وفقًا لنموذج CAD لخوذة العميل ومتطلبات الإنتاج.

لماذا يعد الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS مناسبًا لقولبة غطاء الخوذة؟

يؤثر اختيار المواد على تصميم القالب، وظروف المعالجة، ومتطلبات التبريد، وسلوك الانكماش، وخصائص أداء الغلاف النهائي. يوفر الكمبيوتر الشخصي مقاومة عالية للصدمات ومقاومة للحرارة، بينما يجمع PC+ABS بين خصائص البولي كربونات ومزايا المعالجة والسطح المرتبطة بـ ABS.

لهذا السبب، يجب على الشركات المصنعة التأكد من درجة الراتينج الدقيقة قبل أن يدخل القالب إلى الهندسة النهائية. قد يكون للدرجات المختلفة خصائص تدفق مختلفة، وسلوك الانكماش، ودرجات حرارة المعالجة، والمواد المضافة.

لذلك يجب تصميم القالب المناسب حول المادة المؤكدة من قبل العميل بدلاً من التعامل مع الكمبيوتر الشخصي وجهاز الكمبيوتر + ABS كمواد قابلة للتبديل تمامًا. يمكن أن يساعد تأكيد المواد أثناء مرحلة التصميم في تقليل التعديلات اللاحقة وتحسين استقرار الإنتاج.

قائمة مراجعة اختيار المواد

• تأكد من درجة راتينج PC أو PC+ABS الدقيق.
• قم بمراجعة شروط المعالجة الموصى بها من قبل الشركة المصنعة.
• النظر في الانكماش المتوقع ومتطلبات الأبعاد.
• تحقق من المظهر السطحي المطلوب لقذيفة الخوذة.
• مطابقة المادة مع حجم الإنتاج والتطبيق المقصود.

كيف تؤثر الدقة والمتانة على الإنتاج؟

يتعرض قالب الخوذة بشكل متكرر للحركة الميكانيكية وضغط الحقن والتدوير الحراري وقوى الطرد. مع مرور الوقت، يمكن أن يؤدي اختيار المواد غير الكافي أو دقة التصنيع غير الكافية إلى زيادة التآكل وانحراف الأبعاد.

تعالج Galaxy هذه المتطلبات من خلال التصنيع باستخدام الحاسب الآلي الدقيق، وتلميع التجاويف متعدد المراحل، والحقن التجريبي، وفحص الأبعاد، واختبارات إزالة القوالب. تعمل هذه الخطوات على إنشاء حلقة لمراقبة الجودة بين تصنيع القالب وجاهزية الإنتاج.

إن عمر الخدمة النظري المعلن الذي يتراوح بين 300000 إلى 500000 طلقة له أهمية خاصة بالنسبة للمصنعين الذين يخططون للإنتاج المستدام. يعتمد عمر القالب الفعلي على عوامل مثل المواد، وظروف المعالجة، والصيانة، وتشغيل الماكينة، وبيئة الإنتاج، لذلك يجب التعامل مع أرقام عمر الخدمة كأهداف هندسية بدلاً من ضمان عالمي.

كيف يتم تصنيع القالب واختباره؟

تتطلب الأدوات الدقيقة عملية تصنيع خاضعة للرقابة لأنه يمكن إعادة إنتاج الانحرافات الصغيرة في الأبعاد في التجويف عبر كل جزء مصبوب. يتضمن سير عمل الإنتاج النموذجي المراحل التالية:

1. مراجعة المنتج وسوق دبي المالي:يتم تقييم نموذج CAD للخوذة ومتطلبات المواد قبل التصنيع.
2. هندسة التجويف:يتم إنشاء هيكل التجويف والأبعاد الحرجة وفقًا للتصميم المعتمد.
3. التصنيع باستخدام الحاسب الآلي:تعمل الآلات عالية الدقة على إنشاء مكونات التجويف والعفن الأساسية.
4. التنظيم الإداري والتشطيب:يمكن أن تتلقى المناطق المعقدة أو التفصيلية عمليات تصنيع وتشطيب إضافية.
5. تلميع:يتم تحسين سطح التجويف إلى النهاية المطلوبة.
6. تجميع القالب:يتم تجميع التجويف وقاعدة القالب ومكونات الطرد والأنظمة الأخرى.
7. الحقن التجريبي:يتم اختبار القالب باستخدام مادة الإنتاج المقصودة.
8. تقتيش:يتم فحص أبعاد العينة وأداء القولبة قبل التسليم.

يعد هذا النهج مهمًا لمشتري OEM لأن القالب يجب أن يصل جاهزًا للتكامل في عملية الإنتاج المقصودة بدلاً من الحاجة إلى أعمال تصحيحية واسعة النطاق بعد التثبيت.

ما الذي يجب على المشترين التحقق منه قبل الطلب؟

يتضمن اختيار مورد قوالب الخوذة أكثر من مجرد مقارنة عرض الأسعار الأولي للأدوات. يجب على فرق المشتريات تقييم المواصفات الهندسية وعملية مراقبة الجودة معًا.

يمكن للمشترين أيضًا مراجعة حلول قوالب معدات الشرطة الأوسع نطاقًا من Galaxy عندما يتضمن المشروع العديد من مكونات معدات الحماية بدلاً من غلاف الخوذة وحده.

أين يمكن تطبيق القالب؟

القالب مخصص في المقام الأول للإنتاج الضخم للقذائف الخارجية لخوذة مكافحة الشغب. ويمكن أخذه في الاعتبار بالنسبة للشركات المصنعة التي تنتج معدات الحماية لتطبيقات الأمان والاستخدام الاحترافي.

• تصنيع خوذة مكافحة الشغب
• إنتاج المعدات الأمنية
• مشاريع تصنيع المعدات الأصلية لمعدات الحماية
• تطوير هيكل الخوذة المخصص
• إنتاج حقن دفعة من قذائف PC أو PC + ABS

بالنسبة للمشاريع التي تتطلب أدوات إضافية لمعدات الحماية، يمكن للمصنعين أيضًا تقييم الحلول ذات الصلة مثل قالب خوذة مكافحة الشغب أو تكوينات قوالب معدات الشرطة المخصصة الأخرى.

الأسئلة المتداولة

ما هي المواد التي يمكن معالجة قالب حقن الخوذة بها؟

تم تصميم القالب ليكون متوافقًا مع المواد الخام PC وPC+ABS. يجب تأكيد درجة المادة النهائية خلال المرحلة الهندسية بحيث يمكن مطابقة معلمات المعالجة والقولبة بشكل مناسب.

ما هو هيكل التجويف؟

يستخدم القالب هيكل مقعر متكامل ذو تجويف واحد مصمم خصيصًا لإنتاج الغلاف الخارجي لخوذة مكافحة الشغب.

ما هو الفولاذ المستخدم في تجويف القالب؟

يستخدم التجويف فولاذ القالب المتصلب مسبقاً P20 و718H، في حين أن قاعدة القالب تستخدم الفولاذ الكربوني 45#.

ما هو السطح الذي يحتوي عليه التجويف؟

يخضع التجويف لتلميع متعدد المراحل لتحقيق معيار Ra 0.8 للتلميع الدقيق، مما يدعم الأسطح المصبوبة الناعمة والنظيفة.

كم من الوقت يمكن استخدام القالب ؟

عمر الخدمة النظري المعلن هو حوالي 300000-500000 طلقة. يعتمد عمر الخدمة الفعلي على درجة الراتنج، وظروف المعالجة، والصيانة، وتشغيل الماكينة، وعوامل الإنتاج الأخرى.

هل تم اختبار القالب قبل التسليم؟

نعم. يخضع كل قالب للحقن التجريبي، وفحص الأبعاد، واختبار سلاسة القولبة قبل التسليم للمساعدة في التحقق من جاهزية الإنتاج.

احصل على حل قوالب مخصص

يمكن أن يؤدي اختيار تكوين الأدوات المناسب في بداية مشروع الخوذة إلى تقليل مخاطر الإنتاج وتوفير مسار أكثر استقرارًا من تصميم CAD إلى الإنتاج الضخم. تجمع Galaxy بين التصنيع الدقيق للقالب، وتوافق المواد، وتشطيب التجاويف، والحقن التجريبي، والفحص لدعم الشركات المصنعة التي تعمل على تطوير أغطية خوذة مكافحة الشغب لأجهزة الكمبيوتر الشخصية وأجهزة الكمبيوتر الشخصية + ABS.

إذا كنت تخطط لمشروع خوذة جديد، أو استبدال أداة موجودة، أو تطوير غلاف مخصص،اتصل بنامن خلال رسم CAD ومواصفات المواد وحجم الإنتاج ومعلومات الماكينة. يمكن لشركة Galaxy مراجعة متطلباتك وتوفير التكوين المناسب للقالب والحل الهندسي وعرض الأسعار لمشروعك.
