المجرةيوفرقالب حقن خوذة مكافحة الشغب PC ABSللمصنعين الذين يبحثون عن أبعاد غلاف قابلة للتكرار، وجودة سطح يمكن التحكم فيها، وأدوات يمكن الاعتماد عليها لإنتاج قوالب الحقن. تم تصميم قالب الخوذة هذا خصيصًا لمواد الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS، وهو يجمع بين الهيكل المتكامل أحادي التجويف والفولاذ القالب المتصلب مسبقًا والتصنيع الدقيق وتلميع التجويف الدقيق لدعم الإنتاج المستقر وأداء الأدوات على المدى الطويل.
يجب أن تحافظ قشرة الخوذة الواقية على شكل ونهاية متسقين طوال دورات صب الحقن المتكررة. لذلك يلعب القالب دورًا حاسمًا في تحديد دقة الأبعاد، ومظهر السطح، وأداء القولبة، واستقرار الإنتاج. القالب حقن خوذة مكافحة الشغب PC ABSتم تصميمه حول هيكل مقعر متكامل ذو تجويف واحد. يستخدم التجويف الفولاذ القالب المتصلب مسبقًا P20 و718H، في حين أن قاعدة القالب مصنوعة من الفولاذ الكربوني 45#. يدعم سطح التجويف المصقول Ra 0.8 لمسة نهائية مصبوبة أكثر سلاسة، في حين أن العمر النظري المعلن للأدوات والذي يتراوح بين 300000 إلى 500000 طلقة يوفر مرجعًا لتخطيط الإنتاج بكميات كبيرة.
جدول المحتويات
- ما هو الدور الذي يلعبه قالب الحقن في إنتاج الخوذة؟
- كيف يتم تصميم قالب حقن الخوذة؟
- لماذا يتم استخدام قوالب الصلب P20 و718H؟
- لماذا تعتبر خيارات المواد PC وPC+ABS مناسبة؟
- كيف يؤثر تلميع التجويف على المنتج المصبوب؟
- كيف يمكن للقالب أن يدعم الإنتاج المتكرر؟
- ما هي عوامل الجودة التي يجب على المصنعين تقييمها؟
- ما الذي يجب على المشترين تأكيده قبل الطلب؟
- الأسئلة المتداولة
- الاعتبارات النهائية
ما هو الدور الذي يلعبه قالب الحقن في إنتاج الخوذة؟
يعتبر القولبة بالحقن عملية تصنيع قابلة للتكرار، ولكن التكرار يعتمد بشكل كبير على الأدوات المستخدمة لتحديد هندسة المنتج. بالنسبة لغطاء خوذة مكافحة الشغب، يحدد القالب المحيط الخارجي، وعلاقة الأبعاد بين الميزات، وملمس السطح، والظروف التي يمكن بموجبها تحرير الجزء المصبوب من التجويف.
عندما يتم تصنيع الأدوات بدقة، تبدأ كل دورة قولبة من نفس هندسة التجويف. يؤدي هذا إلى إنشاء أساس أكثر تحكمًا للحفاظ على أبعاد هيكل الخوذة المتسقة أثناء إنتاج الدُفعات.
يمكن لقالب حقن الخوذة المخصص أيضًا أن يقلل الحاجة إلى التعديلات اليدوية المتكررة. بمجرد التحقق من صحة الأدوات باستخدام آلة الحقن والراتنج المحددة، يمكن للمصنعين إنشاء عملية إنتاج أكثر استقرارًا حول معلمات القولبة الموثقة.
بالنسبة للمشترين، هذا يعني أن شراء القوالب لا ينبغي أن يركز فقط على سعر الشراء. إن اختيار الفولاذ، وبناء التجويف، والانتهاء من السطح، وعمر الخدمة المتوقع، وإجراءات الاختبار، والتوافق مع آلة الحقن المقصودة لها نفس القدر من الأهمية.
كيف يتم تصميم قالب حقن الخوذة؟

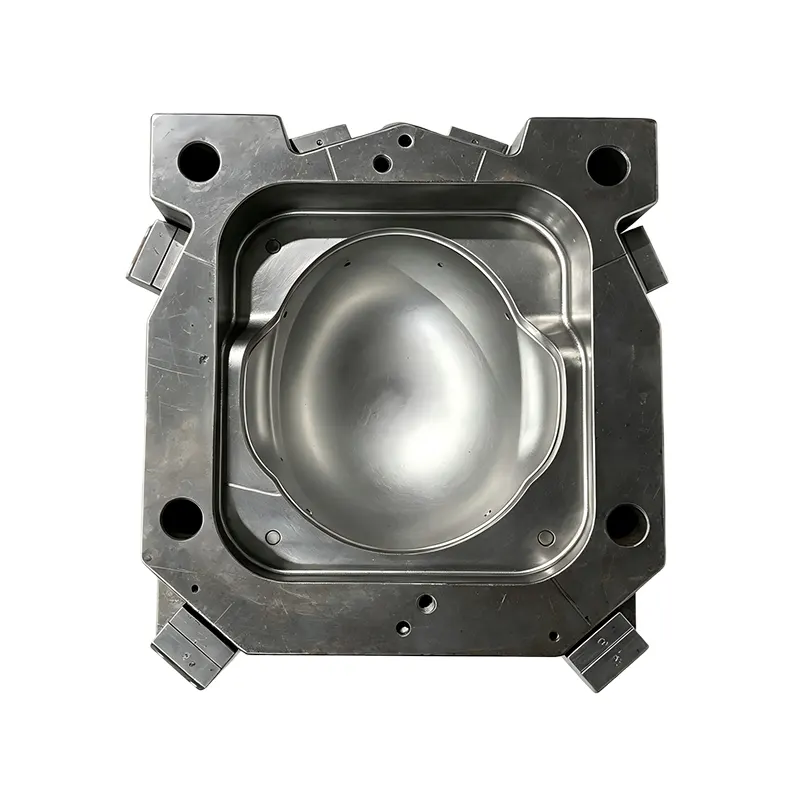

القالب يعتمد أهيكل إدراج مقعر متكامل ذو تجويف واحد. يوفر هذا التكوين تجويف صب مخصصًا لهيكل الخوذة ويسمح بتشكيل هندسة التجويف بدقة وفقًا لتصميم المنتج.
يمكن أن يكون ترتيب التجويف الفردي عمليًا بشكل خاص عندما يكون المنتج كبيرًا نسبيًا أو عندما تعطي الشركة المصنعة الأولوية لدقة التجويف وظروف الإنتاج الخاضعة للرقابة على الحد الأقصى لإنتاج الأجزاء في كل دورة.
يمكن تلخيص تكوين الأدوات الرئيسي على النحو التالي:
| غرض | مواصفة | أهمية التصنيع |
|---|---|---|
| طلب | الغلاف الخارجي لخوذة مكافحة الشغب | أدوات خوذة واقية مخصصة |
| هيكل التجويف | إدراج مقعر متكامل ذو تجويف واحد | هندسة القشرة التي تسيطر عليها |
| مادة التجويف | P20 و718H من الفولاذ القالب المتصلب مسبقًا | المتانة واستقرار الأبعاد |
| قاعدة العفن | 45# فولاذ كربوني | الدعم الهيكلي |
| الانتهاء من التجويف | Ra 0.8 تلميع ناعم | سطح مصبوب أكثر سلاسة |
| الراتنج المتوافق | الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS | يدعم خيارين شائعين من البلاستيك الهندسي |
| الحياة النظرية | 300.000-500.000 طلقة | مرجع مفيد لتخطيط الإنتاج |
لماذا يتم استخدام قوالب الصلب P20 و718H؟
يؤثر اختيار القالب الفولاذي على كيفية أداء الأداة في ظل ظروف التشكيل بالحقن المتكررة. يتعرض التجويف للضغط الميكانيكي والتغيرات الحرارية وتدفق البلاستيك ودورات الفتح والإغلاق المتكررة. ولذلك فهو يحتاج إلى مزيج مناسب من قابلية التشغيل الآلي، والصلابة، ومقاومة التآكل، واستقرار الأبعاد.
يستخدم تجويف هذه الأدواتP20 و718H من الفولاذ القالب المتصلب مسبقًا. يمكن أن يوفر الفولاذ المتصلب مسبقًا توازنًا عمليًا بين متطلبات التشغيل الآلي وأداء الخدمة لبناء قوالب الحقن.
بالنسبة لمشتري الإنتاج، النقطة المهمة هي أنه ينبغي النظر في مواصفات المواد جنبًا إلى جنب مع متطلبات المعالجة الفعلية. الراتنج الذي يتم تشكيله، وكمية الإنتاج المتوقعة، وظروف الدورة، وجدول الصيانة، وتفاوتات الأبعاد المطلوبة، كلها تؤثر على تكوين الأدوات المناسب.
توفر قاعدة القالب المصنوعة من الفولاذ الكربوني 45# الإطار الداعم لمكونات التجويف. تساعد قاعدة القالب الصلبة والمجمعة بشكل صحيح في الحفاظ على التوافق بين مكونات الأدوات أثناء التشغيل المتكرر.
لماذا تعتبر خيارات المواد PC وPC+ABS مناسبة؟
يعد اختيار الراتينج جزءًا مهمًا من عملية التشكيل بالحقن لأن المواد البلاستيكية المختلفة تظهر خصائص مختلفة للتدفق والتبريد والانكماش والمعالجة. ولذلك يجب أن يكون القالب متوافقًا مع المواد وظروف المعالجة المقصودة.
تم تصميم هذه الأدوات لالكمبيوتر الشخصي والكمبيوتر الشخصي + ABS. يُعرف البولي كربونات على نطاق واسع بأنه مادة لدنة حرارية هندسية ذات تأثير مفيد وخصائص أبعاد. يجمع PC+ABS بين خصائص البولي كربونات وABS ويمكن أن يوفر توازنًا مختلفًا بين قابلية المعالجة والأداء الميكانيكي اعتمادًا على التركيبة المحددة.
لا يزال يتعين على الشركات المصنعة تحديد درجة الراتينج الدقيقة وفقًا لمواصفات منتجاتها ومتطلبات الاختبار المعمول بها. يجب تحديد درجة حرارة الحقن، ودرجة حرارة القالب، وضغط الإمساك، ووقت التبريد، وغيرها من المعالم من خلال تجارب الإنتاج بدلاً من افتراضها من عائلة المواد فقط.
- تأكد من درجة الراتنج الدقيقة قبل التحقق من صحة القالب.
- قم بمراجعة نافذة المعالجة الموصى بها من قبل الشركة المصنعة للراتنج.
- التحقق من خصائص الانكماش عندما تكون الأبعاد النهائية حاسمة.
- التحقق من صحة سلوك التعبئة والتبريد من خلال القولبة التجريبية.
- احتفظ بمعايير الإنتاج موثقة للتصنيع القابل للتكرار.
كيف يؤثر تلميع التجويف على المنتج المصبوب؟
يتم نقل سطح التجويف مباشرة إلى سطح المكون البلاستيكي المصبوب. وبالتالي، فإن علامات التصنيع وجودة التلميع وعدم انتظام السطح المحلي يمكن أن تؤثر على مظهر غلاف الخوذة النهائي.
يستخدم هذا القالب أRa 0.8 سطح تجويف مصقول جيدًا. يمكن أن يساعد تشطيب السطح الذي يتم التحكم فيه في تقليل علامات المعالجة المرئية ودعم المظهر الأنظف بعد القولبة.
تشطيب السطح ذو صلة أيضًا بإزالة القوالب. اعتمادًا على الشكل الهندسي والراتنج، يمكن أن يساعد التجويف الأكثر سلاسة في تقليل المقاومة غير المرغوب فيها أثناء تحرير الأجزاء. ومع ذلك، يجب أيضًا أخذ زوايا السحب، وتصميم القاذف، وظروف التبريد، ومعلمات القولبة في الاعتبار عند تقييم أداء إزالة القوالب.
بالنسبة للشركات المصنعة التي تنتج أغطية الخوذات بكميات تجارية، يمكن أن تقلل الجودة التجميلية المتسقة من الحاجة إلى المعالجة اللاحقة غير الضرورية وتساعد في الحفاظ على مظهر موحد عبر دفعات الإنتاج.
كيف يمكن للقالب أن يدعم الإنتاج المتكرر؟
تعتبر مدة حياة القالب النظرية مواصفات مهمة عند تخطيط القدرة الإنتاجية. مدة الخدمة المعلنة لهذه الأدوات تقريبًامن 300.000 إلى 500.000 طلقة.
ويجب التعامل مع هذا الرقم كمرجع وليس كعدد إنتاج مضمون في كل ظروف تشغيل. يمكن أن يتأثر عمر الخدمة الفعلي بتركيبة الراتنج، والمواد المضافة الكاشطة، وضغط الحقن، وتكرار الدورة، ودرجة حرارة التشغيل، وجودة الصيانة، وإجراءات التنظيف، والتشغيل العام للماكينة.
للحفاظ على أداء الأدوات، يجب على الشركات المصنعة إنشاء روتين صيانة عملي يتضمن:
- تنظيف أسطح التجويف والفواصل بعد عمليات الإنتاج المجدولة.
- فحص المكونات المتحركة والتزاوج بحثًا عن تآكل غير طبيعي.
- فحص قنوات التبريد للتلوث أو التدفق المقيد.
- الحفاظ على التشحيم المناسب عند الاقتضاء.
- تسجيل دورات الإنتاج وأنشطة الصيانة.
- فحص المنتج المصبوب بحثًا عن العلامات المبكرة للتغيرات في الأبعاد أو السطح.
يمكن لمثل هذه الممارسات الوقائية أن تجعل مراقبة حالة الأدوات أسهل وتساعد الشركات المصنعة على تحديد المشكلات المحتملة قبل أن تؤثر على مجموعة إنتاج كبيرة.
ما هي عوامل الجودة التي يجب على المصنعين تقييمها؟
يجب أن يكون مورد قوالب الحقن المحترف قادرًا على مناقشة مواصفات الأدوات وعملية التحقق من الصحة. يمكن للمشترين تقييم قالب الخوذة باستخدام عدة معايير قابلة للقياس بدلاً من الاعتماد على الأوصاف العامة.
دقة التجويف
يجب أن يعيد التجويف تصميم المنتج المعتمد بشكل متسق. يجب تحديد الأبعاد الحرجة أثناء المرحلة الهندسية وفحصها أثناء الفحص.
مواصفات المواد والصلب
يجب على المورد أن يذكر بوضوح مادة التجويف الفولاذي وقاعدة القالب حتى يتمكن المشترون من فهم تكوين الأدوات المتوقع.
جودة السطح
يجب الاتفاق على متطلبات التلميع مسبقًا، خاصة عندما يكون لهيكل الخوذة أسطح خارجية مرئية تتطلب مظهرًا تجميليًا متسقًا.
صب المحاكمة
يوفر الحقن التجريبي فرصة لتقييم التعبئة، وإزالة القوالب، ومظهر السطح، واتساق الأبعاد، والتفاعل بين القالب وآلة الحقن المحددة.
عمر خدمة الإنتاج
يجب أن يؤخذ عدد اللقطات المتوقع في الاعتبار مقابل حجم الإنتاج المتوقع للمشتري. ويساعد هذا في تحديد ما إذا كان تكوين الأدوات يتوافق مع دورة التصنيع المقصودة.
ما الذي يجب على المشترين تأكيده قبل الطلب؟
قبل الشراء أقالب حقن خوذة مكافحة الشغب PC ABS، يجب على فرق المشتريات تزويد مورد القالب بمعلومات كاملة عن المنتج والإنتاج. يمكن للاتصالات الفنية الواضحة أن تمنع تعديلات الأدوات التي يمكن تجنبها لاحقًا في المشروع.
| متطلبات المشتري | معلومات للتأكيد |
|---|---|
| تصميم المنتج | نموذج ثلاثي الأبعاد ورسومات ثنائية الأبعاد والأبعاد والتفاوتات والميزات المهمة |
| مادة بلاستيكية | PC، PC+ABS، أو درجة الراتنج الدقيقة |
| كمية الإنتاج | الإنتاج الشهري أو السنوي المتوقع |
| ماكينة الحقن | حجم الماكينة، سعة الحقن، أبعاد القالب، ومتطلبات التثبيت |
| مظهر | الانتهاء من التجويف المطلوب وجودة السطح المرئية |
| تقتيش | متطلبات فحص الأبعاد والقولبة التجريبية |
| حياة الأدوات | دورات الإنتاج المتوقعة وشروط الصيانة |
بالنسبة للمشتري الخارجي الذي يعمل مع مورد أو مصنع صيني، فإن هذه التفاصيل ذات قيمة خاصة لأنها تنشئ مرجعًا فنيًا مشتركًا قبل بدء التصنيع. يجب توثيق رسومات المنتج والعينات المعتمدة ومواصفات الراتنج ومعايير الفحص كجزء من مشروع الأدوات.
الأسئلة المتداولة
ما هو قالب حقن خوذة مكافحة الشغب PC ABS؟
إنها أداة قولبة حقن مخصصة تستخدم لتصنيع الأغلفة الخارجية لخوذة مكافحة الشغب من البلاستيك الهندسي مثل PC وPC+ABS. يحدد القالب هندسة وسطح الغلاف المصبوب أثناء إنتاج الحقن.
كم عدد التجاويف الموجودة في قالب الخوذة هذا؟
تستخدم الأدوات الموصوفة هيكل إدراج مقعر متكامل ذو تجويف واحد، مما يوفر تجويف صب واحد لكل دورة حقن.
ما هو الفولاذ المستخدم في التجويف؟
يستخدم التجويف فولاذ القالب المتصلب مسبقًا P20 و718H، في حين أن قاعدة القالب تستخدم الفولاذ الكربوني 45#.
ما هو الانتهاء من سطح التجويف؟
التجويف مصقول جيدًا إلى Ra 0.8 تقريبًا، مما يدعم سطح الغلاف المصبوب الناعم والمتسق.
ما هي مدة الخدمة المتوقعة؟
عمر الخدمة النظري المعلن هو حوالي 300000-500000 طلقة. يعتمد العمر الفعلي على اختيار المواد، وظروف التشكيل، والصيانة، وتكرار الإنتاج، وعوامل التشغيل الأخرى.
هل يمكن استخدام PC+ABS مع هذا القالب؟
نعم. تم تصميم القالب لكل من مواد الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS. يجب التأكد من درجة الراتينج ومعلمات التشكيل الدقيقة أثناء الإنتاج الهندسي والتجريبي.
الاعتبارات النهائية
يبدأ أداء هيكل الخوذة المصبوب بالحقن بدقة وملاءمة أدواته. القالب حقن خوذة مكافحة الشغب PC ABSيجمع بين هيكل إدخال مقعر متكامل أحادي التجويف، والفولاذ المجوف المقسى مسبقًا P20 و718H، وقاعدة قالب من الفولاذ الكربوني 45#، وتلميع تجويف Ra 0.8، والتوافق مع مواد الكمبيوتر الشخصي والكمبيوتر الشخصي + ABS. إن عمر الخدمة النظري المعلن الذي يتراوح بين 300000 إلى 500000 طلقة يجعلها من مواصفات الأدوات العملية التي يجب أخذها في الاعتبار عند التخطيط للإنتاج المتكرر. بالنسبة للمصنعين الذين يقومون بمقارنة موردي القوالب، يجب أن يشمل التقييم الأكثر فائدة إنشاء التجويف واختيار الفولاذ ومتطلبات السطح والقولبة التجريبية ومعايير الفحص وتوافق الماكينة والصيانة طويلة المدى. إذا كنت تخطط لمشروع جديد لأدوات الخوذة أو تحتاج إلى حل قالب موجه نحو الإنتاج، فتعرف على المزيد حول قالب حقن خوذة مكافحة الشغب PC ABS واتصل بنالمناقشة رسومات المنتج ومتطلبات المواد وحجم الإنتاج واحتياجات الأدوات المخصصة.
